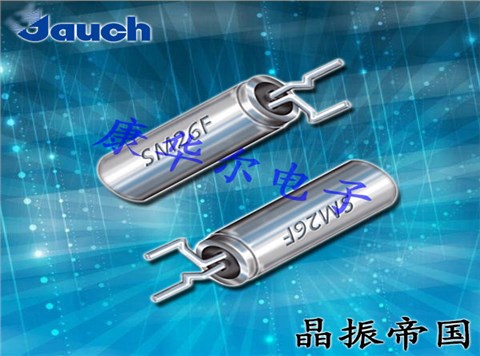

Jauch晶振,石英晶體諧振器,SM26F插件晶振.插件晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
Jauch晶振集團是石英晶體諧振器、晶體振蕩器和電池技術的主要專家之一.公司成立于1954年,現在是頻率控制產品行業的龍頭企業之一,最近還擁有創新的MEMS計時時鐘.我們是未來鋰離子和鋰聚合物電池市場的專家.
石英晶振高精度晶片的拋光技術:耐高溫晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
|
Jauch晶振 |
單位 |

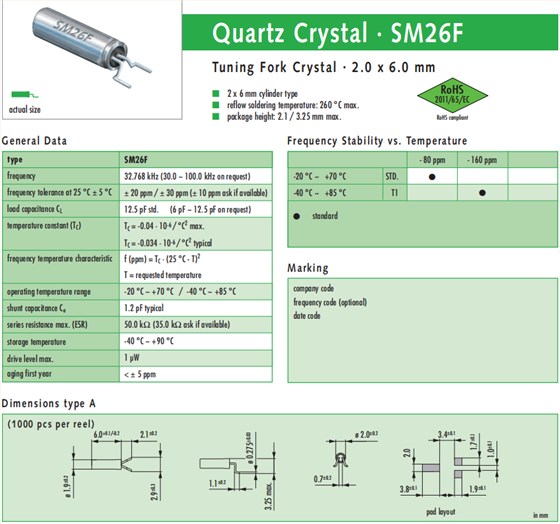

SM26F晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+90°C |
裸存 |
|
工作溫度 |
T_use |
-20℃~+70℃ -40℃~+85℃ |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:10μW |
|
頻率公差 |
f_— l |
±20ppm ±30ppm |
+25°C對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.toxta.cn/
|
|
頻率溫度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的環保晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個壓電石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.
使用環境(溫度和濕度)
請在規定的溫度范圍內使用32.768K晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
